উৎপত্তি স্থল:
চীন
সাক্ষ্যদান:
CE ROHS

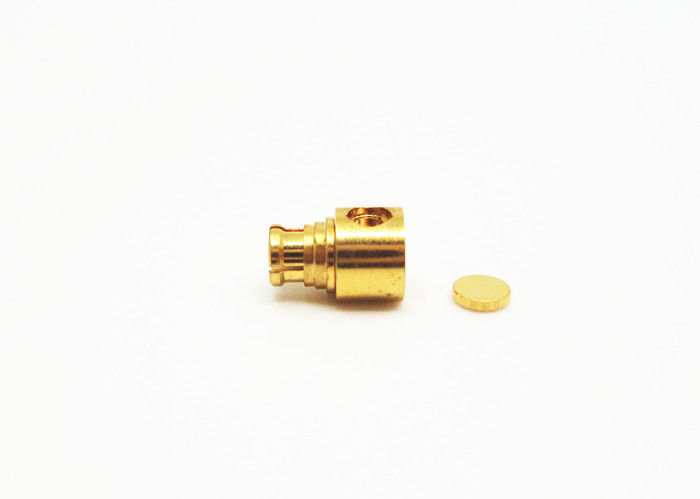

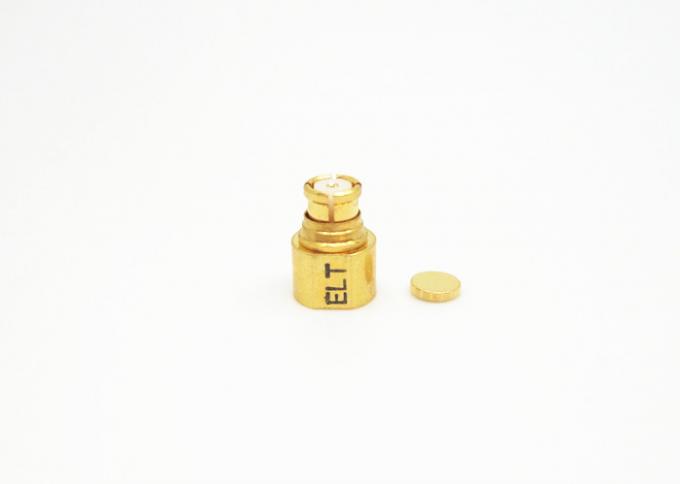

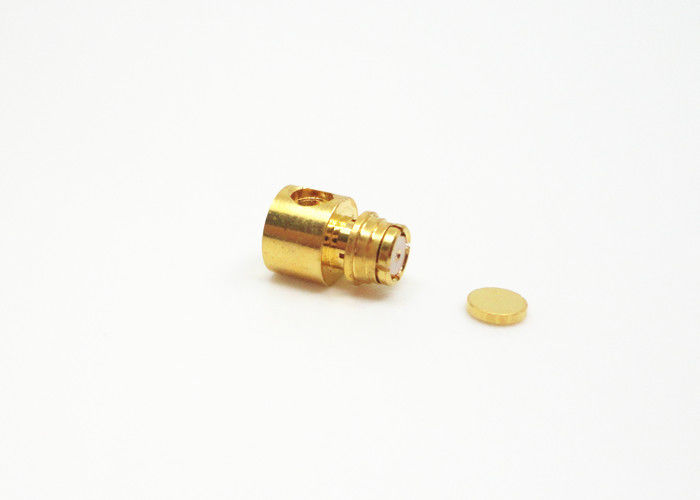

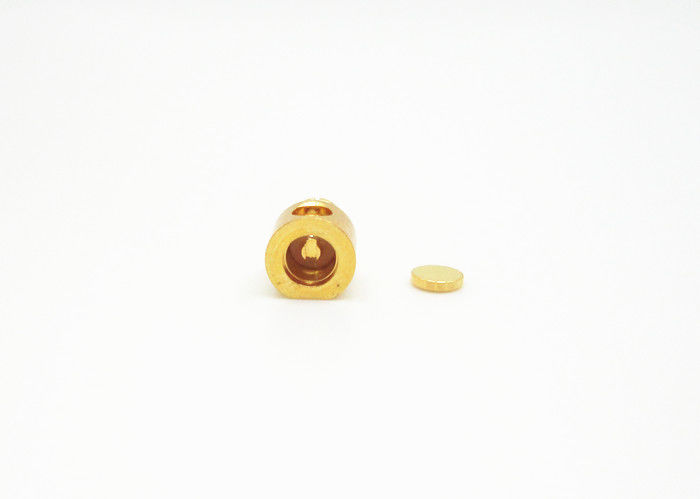

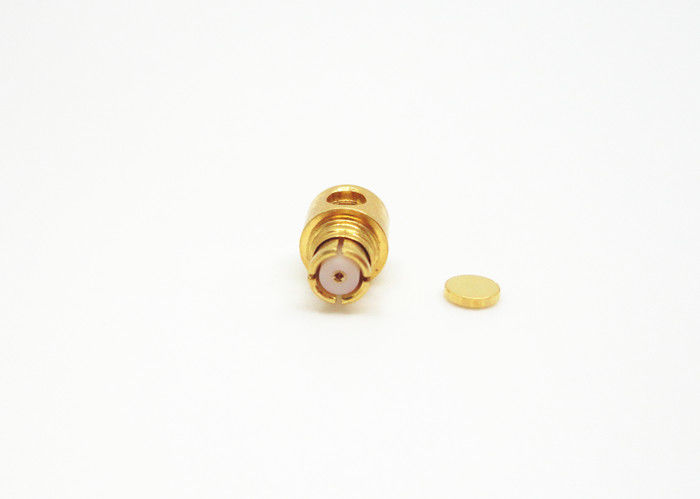

মাইক্রোওয়েভ ফিল্ডের জন্য মহিলা রাইট অ্যাঙ্গেল এসএমপি আরএফ সংযোগকারী সহকারী সংযোগকারী
এসএমপি হ'ল একটি ক্ষুদ্রাকৃতির পুশ অন বা স্ন্যাপ কাপলিং আরএফ কোক্সিয়াল সংযোজক, যার আকার ছোট আকার, হালকা ওজন, দুর্দান্ত সিসমিক পারফরম্যান্স এবং ব্যাপকভাবে কাজ করা ব্রডব্যান্ড ইত্যাদি রয়েছে characters 30GHz অবধি এর অপারেটিং ফ্রিকোয়েন্সি (এসএমপি সংযোগকারীটির আমাদের পণ্য 40GHz এ পৌঁছতে পারে), এবং প্লাগটিতে তিনটি ইন্টারফেস ফর্ম-পূর্ণ ডেন্টেন্ট, সীমাবদ্ধ ডিেন্টেন্ট এবং স্মুথ বোর রয়েছে (ব্রেকিং সহ)। পিসিবি মাউন্ট, তারের মাউন্ট এবং ইন-সিরিজ অ্যাডাপ্টারগুলি প্যাকেজের ঘনত্ব বজায় রাখার জন্য বোর্ড-টু বোর্ড, ব্লাইন্ড সাথ এবং র্যাক-এবং-প্যানেল অ্যাপ্লিকেশনগুলির জন্য একটি আন্তঃসংযোগ সমাধান সরবরাহ করে। উচ্চ নির্ভরযোগ্যতা মডুলার নিবিড় প্রয়োজনীয় সঙ্গে ইনস্টল পরিস্থিতির জন্য আবেদন করুন।
সবিস্তার বিবরণী
| বৈদ্যুতিক বৈশিষ্ট্য | ||
| impedance | 50Ω | |
| কম্পাংক সীমা | ডিসি ~ 40GHz | |
| রেটেড ভোল্টেজ | 170VRMS * | |
| অন্তরণ প্রতিরোধের | ≥2000MΩ | |
| ডাইলেট্রিকগুলি ভোল্টেজ-প্রতিরোধের | 500VRMS * | |
| কেন্দ্র প্রতিরোধ | বাইরের কন্ডাক্টর | সাধারণ 2.5 মিমি, সিলিং 4 মি |
| কেন্দ্রের কন্ডাক্টর | সাধারণ 6≤m≤, সিলিং 26 মিমি Ω | |
| VSWR | ≤1.3 | |
| উপাদান এবং যান্ত্রিক বৈশিষ্ট্য | ||
| কেন্দ্রের কন্ডাক্টর | পুরুষ | এসএন-পি ব্রোঞ্জ, সোনার ধাতুপট্টাবৃত |
| মহিলা | বেরিলিয়াম ব্রোঞ্জ, সোনার ধাতুপট্টাবৃত | |
| ইলাস্টিক যোগাযোগ | বেরিলিয়াম ব্রোঞ্জ | স্বর্ণ মুদ্রিত |
| শেল এবং অন্যান্য ধাতব যন্ত্রাংশ | ব্রাস স্টেইনলেস স্টিল | গোল্ড প্যাসিভেশন ধাতুপট্টাবৃত |
| insulators | গ্লাস sintering / PTFE / PEI | |
| হারমেটিক পণ্য ফাঁস হার | 1,01325 × 10-3Pa · cm3 বিভিন্ন / সেকেন্ড | |
বৈশিষ্ট্য এবং উপকারিতা
| স্বর্ণ মুদ্রিত |
| উপ-ক্ষুদ্র |
| ডিসি থেকে 40 গিগাহার্টজ |
| কম্প্যাক্ট আকার |
| পুশ অন বা স্ন্যাপ কাপলিং |
| ফুল ডিেন্টেন্ট, সীমাবদ্ধ ডেন্টেন্ট এবং স্মুথ বোর |
| পিসিবি এবং তারের মাউন্ট সংযোজক |
| পুরুষ এবং মহিলা, সোজা এবং ডান কোণ পছন্দ |
| উভয় নমনীয় এবং আধা-অনমনীয় কেবল উপাদানগুলির জন্য কেবল মাউন্ট সংস্করণ |
| সাধারণ ধরণের এবং হারমেটিক, ফ্ল্যাঞ্জ মাউন্ট এবং থ্রেড-ইন মাউন্ট পছন্দ |
অ্যাপ্লিকেশন
- সামরিক
- অ্যান্টেনা
- ব্রডব্যান্ড
- মহাকাশ
- ব্রডব্যান্ড
- টেলিযোগাযোগ
- ইনস্ট্রুমেন্টেশন
- ইনস্ট্রুমেন্টেশন
- পর্যায়ক্রমে অ্যারে অ্যান্টেনা
- বোর্ড-থেকে-বোর্ড আন্তঃসংযোগ
বিস্তারিত অঙ্কন
পণ্য অনুঘটক:
| আরএফ অ্যাডাপ্টার |
| ওয়েভগাইড টু কোক্সিয়াল অ্যাডাপ্টার |
| কাচ থেকে ধাতু হারমেটিক সীল |
| জে 30 জ সিরিজ সংযোগকারী |
| মাইক্রোওয়েভ রোটারি জোড় |
| আরএফ কেবল সমাবেশ |
| এসএমএ / এসএসএমএ আরএফ সংযোগকারী |
| এসএমপি / এসএসএমপি আরএফ সংযোগকারী |
| এমসিএক্স / এমএমসিএক্স আরএফ সংযোগকারী |
| টিএনসি আরএফ সংযোগকারী |
| এন টাইপ আরএফ সংযোগকারী |
| বিএনসি আরএফ সংযোগকারী মিলিমিটার ওয়েভ সংযোজকগুলি (2.4 মিমি, 2.92 মিমি) |
প্যাকেজিং বিবরণ:
* স্ট্যান্ডার্ড এক্সপোর্ট কার্টন
* গ্রাহকদের প্রয়োজনীয়তা অনুযায়ী
