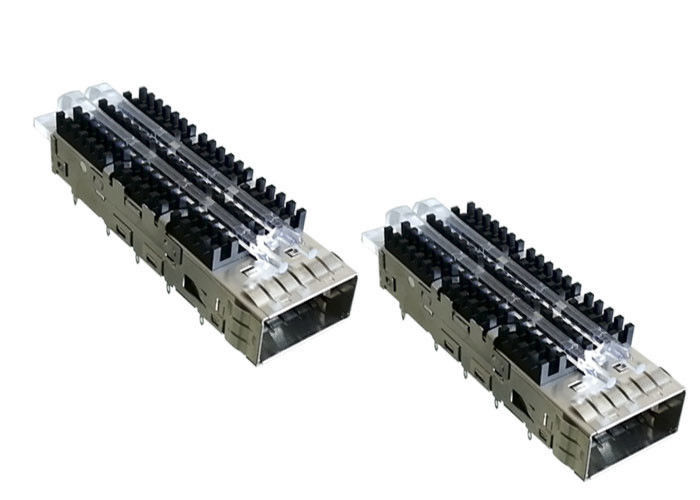

কিউএসএফপি কেজ এসএফপি কেজ সংযোগকারী কিউএসএফপি 14 অপটিকাল মডিউলটির জন্য একক বন্দর

কিউএসএফপি কেজ এসএফপি কেজ সংযোগকারী একক বন্দর QSFP14 অপটিকাল মডিউলটির জন্য

1. কিউএসএফপি ওভারভিউ:

কোয়াড স্মল ফর্ম-ফ্যাক্টর প্লাগেবল (কিউএসএফপি) ডেটা যোগাযোগ অ্যাপ্লিকেশনগুলির জন্য ব্যবহৃত একটি কমপ্যাক্ট, হট-প্লাগেবল ট্রান্সসিভার। ফর্ম ফ্যাক্টর এবং বৈদ্যুতিক ইন্টারফেস ছোট ফর্ম ফ্যাক্টর কমিটির পৃষ্ঠপোষকতায় একটি বহু-উত্স চুক্তি (এমএসএ) দ্বারা নির্দিষ্ট করা হয়েছে। এটি একটি ফাইবার অপটিক কেবল বা সক্রিয় বা প্যাসিভ বৈদ্যুতিক তামা সংযোগ নেটওয়ার্কিং হার্ডওয়্যার (যেমন সার্ভার এবং সুইচ) ইন্টারফেস। এটি একটি শিল্প ফর্ম্যাট যা যৌথভাবে অনেক নেটওয়ার্ক উপাদান বিক্রেতাদের দ্বারা যৌথভাবে বিকাশিত এবং সমর্থিত হয়, যা QSFP এর 4x1 Gb / s এবং QSFP + এর জন্য 4x10 Gbit / s থেকে এবং সর্বোচ্চ 4x28 Gbit / s এর সর্বোচ্চ হারে 100 Gbit / এর জন্য ব্যবহৃত QSFP28 হিসাবে ডেটা রেট দেয় এর লিঙ্ক।

আইটি উত্পাদন QSFP খাঁচা যা সংহত সংযোজক (বৈদ্যুতিন ইন্টারফেস) এর সাথে বা ছাড়াই হতে পারে;

ব্যবহারকারীদের উচ্চ গতির দ্বারা দূরত্বে অপটিক্যাল সিগন্যাল বা বৈদ্যুতিক সংকেত প্রেরণ করতে হবে, ফাইবার, কিউএসএফপি ট্রান্সসিভার, বৈদ্যুতিন ইন্টারফেস এবং কিউএসএফপি কেজ প্রয়োজন;

কিউএসএফপি খাঁচা আসলে একটি শিল্ডিং খাঁচা, ইএমআই এর জন্য, এক পিস কপার অ্যালোয় উপাদানগুলি সহ প্রচুর হিট ডিসসিপেশন হোল, মাউন্টিং পিন (হোল বা প্রেস ফিট ফিট পিনের মাধ্যমে), হালকা পাইপ এবং হিট সিঙ্ক রয়েছে।

2. কিউএসএফপি খাঁচার বৈশিষ্ট্যগুলি

• ওয়ান-পিস, কপার এলোয় নির্মাণ

• কিউএসএফপি 14 ট্রান্সসিভার সহ সাথি

• একক বা মাল্টি-পোর্ট (প্যানেল মাউন্ট) খাঁচা সহ উপলব্ধ

• কিউএসএফপি সংযোগকারী / ইন্টারফেস এবং খাঁচা সহ সুবিধাজনক কিট

• ভাঁজ পিছনে বসন্ত আঙ্গুলের মাধ্যমে কম নির্গমন নকশা - রেডিয়েশনের মধ্য দিয়ে যেতে কোনও খোলা নেই

• বর্ধিত ট্রান্সসিভার কিক-আউট স্প্রিংস

• উন্নত প্রেস-ফিট রিটেনশন এবং বোর্ড হোলে হোস্টের যোগাযোগের জন্য 3 ডি ফুট ডিজাইন design

• সহজ এবং দ্রুত ইনস্টলেশন / অপসারণ

• খাঁচা সরিয়ে ফেলা হলে হোস্ট বোর্ডের গর্তগুলি ক্ষতিগ্রস্থ হয় না

• সংযোজক এবং খাঁচা উপলব্ধ

• টিপুন-ফিট বা থ্রু-হোল সোল্ডার খাঁচায় নেতৃত্ব দেয়

• স্বতন্ত্রভাবে বা একটি কিট হিসাবে উপলব্ধ (SFPK সিরিজ)

• সমস্ত কিউএসএফপি খাঁচার সারফেসগুলিতে তাপ স্থানান্তর উইন্ডো

• এমএসএ অনুবর্তী হোস্ট বোর্ড লেআউট এবং ট্রান্সসিভার ডিজাইন সমর্থন করে

3. কাস্টমাইজেশন পরিষেবা

• ইএমআই খাঁচা, বিচ্ছিন্ন এসএফপি সংযোগকারী বা বিচ্ছিন্ন এসএফপি খাঁচাগুলির সাথে ইন্টিগ্রেটেড এসএফপি সংযোগকারী তৈরি করতে সহায়তা
• কিউএসএফপি কেজ 1 xn গাঙ্গেড স্ট্রাকচার, বা 2 এক্সএন স্ট্যাকড স্ট্রাকচারের সাথে থাকতে পারে
• কিউএসএফপি খাঁচা বিভিন্ন তাপ অপচয় হোল সাথে হতে পারে
• কিউএসএফপি খাঁচা হালকা পাইপযুক্ত বা ছাড়া, ক্যাজ টপ বা বোতামে বা এর মধ্যে নির্মিত হতে পারে
• কিউএসএফপি কেজ হিট সিঙ্কের সাথে বা তার বাইরেও থাকতে পারে এবং হিটটি বিভিন্ন স্টাইলের সাথে ডুবে যায়
• কিউএসএফপি কেজ ইএমআই ফিঙ্গার স্প্রিং বা ইলাস্টোমেরিক গ্যাসকেটের সাথে থাকতে পারে
• বিভিন্ন মাউন্ট টাইপ, প্রেস ফিট বা সোল্ডার পোস্ট এবং পিন দৈর্ঘ্য কাস্টমাইজ করা যেতে পারে

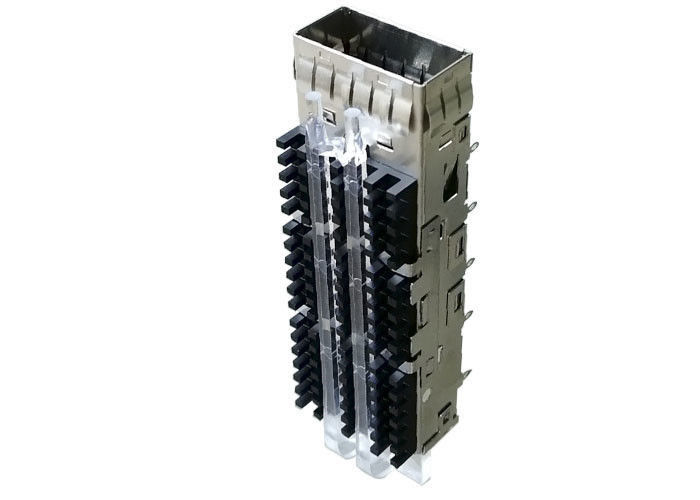

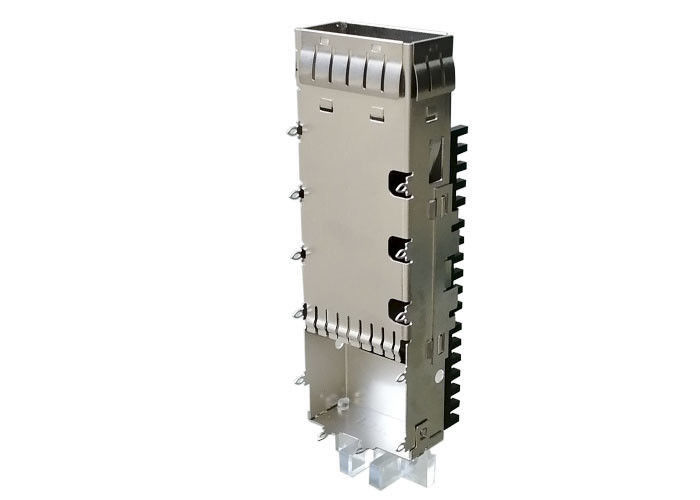

4. কিউএসএফপি কেজ (48001-00N011)   ) কাঠামো:

5.কিউএসএফপি কেজ (48001-00N011 ) অ্যাপ্লিকেশন:

• কিউএসএফপি সংযোগকারী / কিউএসএফপি অপটিক্যাল মডিউল / কিউএসএফপি ট্রান্সসিভার
• সার্ভার
• সংগ্রহস্থল
• টেলিযোগাযোগ
• সুইচ
• টেলিযোগাযোগ হার্ডওয়্যার
• ডেটা / কমিউনিকেশনস
• উচ্চ-শেষ সার্ভারগুলি
• নেটওয়ার্কিং
• ফাইবার চ্যানেল এবং গিগাবিট ইথারনেট
• নেটওয়ার্কিং সরঞ্জাম
• রাউটার / সুইচ

6. পণ্য সুবিধা

Adv. সুবিধা:

• দ্রুত প্রতিক্রিয়া, পেশাদার গবেষণা ও উন্নয়ন প্রকৌশলীরা, ইতিবাচক পরিষেবা দল, সমস্ত প্রক্রিয়া কার্যকর এবং সুসংহত নিশ্চিত করে;
• বিভিন্ন সংযোজকগুলিতে 20 বছরের অভিজ্ঞতা
• 1500 কর্মচারী
• 58 আর অ্যান্ড ডি ইঞ্জিনিয়ার্স।
• 22000 বর্গ মিটার কারখানা
• 20kk বন্দর / মাসের সক্ষমতা
• আমরা কস্টোম পরিষেবা সমর্থন করি;
• আমাদের পণ্যগুলি RoHS, পৌঁছন এবং উল শংসাপত্রের সাথে সম্মতিযুক্ত
• HUAWEI, জেডটিই, ফক্সকন, জিয়াওমি, টিসিএল এবং এর সাথে দীর্ঘমেয়াদী কর্পোরেশন
• 20KK প্রোটস / মাসের সক্ষমতা
• ISO9001, ISO14001, QC080000, OHSAS18001, এবং আইসিসি আন্তর্জাতিক পরিচালন সিস্টেমের শংসাপত্র
• আমাদের নিজস্ব হার্ডওয়্যার ছাঁচ এবং প্লাস্টিকের ছাঁচ রয়েছে
• 3 টি এলএস-ওয়েইডএম মেশিন রয়েছে
• 12 টি ডাব্লুইইডিএম মেশিন এবং 8 টি সিএনসি মেশিন রয়েছে
• 20 গ্রাইন্ডিং মেশিন এবং 12 বৈদ্যুতিক ডিসচার্জ মেশিন রয়েছে
• 30 টি স্ট্যাম্পিং মেশিন রয়েছে
• 55 টি প্লাস্টিক ইনজেকশন মেশিন রয়েছে
• স্বয়ংক্রিয় সমাবেশ কর্মশালা আছে

তাপ অপচয়

আমাদের তাপীয়ভাবে বর্ধিত সমাধানগুলি খাঁচার মধ্য দিয়ে আরও ভাল ফ্রন্ট-টু-ব্যাক এবং ব্যাক-টু-ফ্রন্ট এয়ারফ্লো সরবরাহ করে, যা শিল্পের নেতৃত্বাধীন তাপীয় পারফরম্যান্সের জন্য আরও উত্তপ্ত তাপ অপচয় করে।

সিগন্যাল গুণ

সিগন্যালের গুণমান বাড়ানোর জন্য, এসএফপি পোর্টফোলিও ইএমআই হ্রাস করতে এবং সার্কিটের কার্যকারিতা অবনতি এড়াতে এবং মানের সাথে সম্মতি নিশ্চিত করার জন্য ল্যাচ-প্লেট অঞ্চলে ফোকাস করে। গ্রাহক সিস্টেমের প্রয়োজনীয়তা মেটাতে পণ্যগুলি একটি EMI বসন্ত এবং EMI ইলাস্টোমেরিক গসকেট সংস্করণ উভয় ক্ষেত্রে সরবরাহ করা হয়।

মূল বৈশিষ্ট্য এবং বেনিফিট, কার্য সম্পাদন এবং নমনীয়তা

1. সিঙ্গল-পোর্টে গ্যাজেড (1xN) এবং স্ট্যাকড (2xN) কনফিগারেশনে খাঁচা সরবরাহ করে; পেট থেকে বেলি মাউন্টিং খাঁচাও অফার করে
2. EMI ধারণার জন্য ইলাস্টোমেরিক গসকেট বা স্প্রিংস বৈশিষ্ট্যযুক্ত
3. তাপ সিঙ্ক এবং হালকা পাইপ বিকল্প সরবরাহ করে
4. স্ট্যাকড খাঁচাগুলিতে একটি সংহত উচ্চ-গতির সংযোজক অন্তর্ভুক্ত
5. সরাসরি সংযুক্ত তামা তারের সমাবেশ এবং এলসি অপটিকাল সংযোগকারী এবং তারের সমাবেশগুলির এসএফপি পোর্টফোলিওয়ের পরিপূরক
6. খাঁচাগুলি পিসিআই কার্ড অ্যাপ্লিকেশনগুলির জন্য উপলব্ধ (এক-ডিগ্রি মাউন্টিং এঙ্গেল)

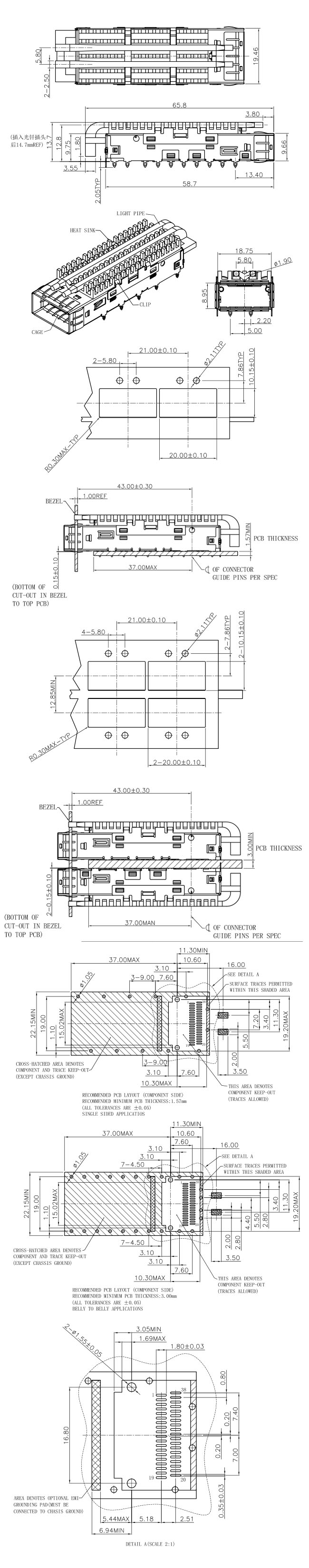

9. মেকানিক্যাল অঙ্কন

অনুসরণ অঙ্কন থেকে আপনি ডিমেনশনের বিশদটি জানতে পারবেন
